金东山飘雪机:型号DS-500NY
产品介绍Introduction

金东山飘雪机是世界首创自主研发的飘雪机,经过多年的探索研发设备运行稳定,种类多样,外形美观。其核心配件采用了美国进口配件保证内机在运行当中不漏氟不跑气,采用世界一流品牌的压缩机性能稳定坚固耐用。此外PLC可视化操作界面方便了操作控制,设备运行一目了然,飘雪过程可全程控制,设备可连接电脑,实现远程控制,整个飘雪过程自动进行。




金东山飘雪机技术参数

型 号

DS-500NY

飘雪量

500kg/日

工作环境

零下-25℃~零上30℃

压缩机功率

3.5p

飘雪机功率

3200w

电 源

380V 50Hz

飘雪面积

0.5m²-20m²

安装高度

2.5m以上

外形尺寸

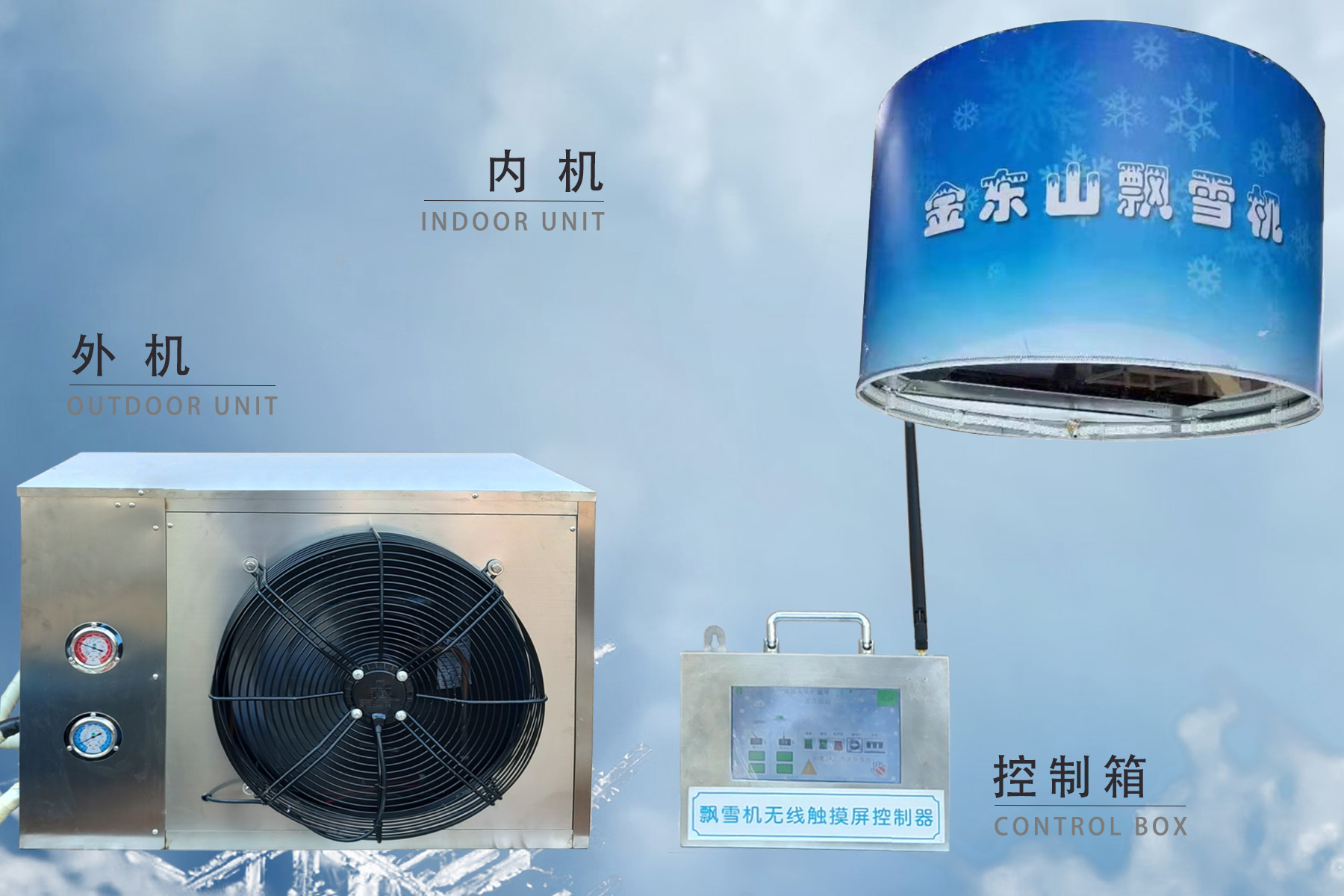

内机外形尺寸:直径643 X 高480
外机外形尺寸:长886X宽604X高603
控制器:长250*宽180*高65
重 量内机重量:64kg
外机重量:78kg
控制器:2kg

工作条件

具备水电供应

水 压

水压的高度是根据挂机器的高度来的大概0.3MPa(进水口引出压力)

管路长度

长度为15米,高度差不超过5米(超过这范围另行采取措施)

控制方式

控制箱按键

安装孔尺寸

640mm(出雪口)X 605mm



参考事项

1.清洁设备时,请不要使用化学溶液,请使用中性清洁剂。

2.需要维修时,请接受本公司指定的专业人员的维修,而不要私自让他人维修或更换零件。不然可能会造成设备功能不能正常发挥外,还可能造成触电或火灾等危险。

3.用户必须每半年自行清洗冷凝器散热翅片表面的灰尘。

注意事项

1.飘雪机外机“工作温度”为-15℃-+40℃。

2.飘雪机水路工作压力约为3kg/cm²。

3.飘雪机应在专业人员指导下安装。

4.内外机高度差大于5米时提前和我公司联系。

5.内外机连接管长度在15米以内,加长管路影响制冷效果。

6.内机向外连接处请设置U型回油弯,每隔5米设置一个U型回油弯,以助回油。

7.200n型飘雪机电源单相三线220V。

8.200n型飘雪机制冷剂为R22或氟利昂R404a(具体是哪种氟利昂先看压缩机型号是哪种氟利昂再加),低压压力为1kg/cm²,请勿与其他型号制冷剂混合使用。

9.飘雪机在运行前请检查,水,电和压缩机油量,确认正常,再开机运行。

10.飘雪机运行20个小时后,要关机休息2-4小时。


常见故障及处理方法


现象

发生故障的可能原因

检查内容

处理方法

备注

指示灯不亮,机器不运转
1输入无电压
2保险丝烧断
3插头与插座接触不良
4开关未接通
1测电压,是否有电
2保险丝是否烧断
3插座是否插牢
4开关是否已拨至接通位置
1正常供电
2更换保险丝
3插牢插头
4将开关拨至接通位置,并按下电源开关

一般电工修理

水不满显示红灯亮
1机器缺水
2电路板F2保险丝烧断
3电磁阀故障
4液位器故障
1分段检查水路
2检查电路板F2保险是否烧断(L13灯亮表示F2已断)
3电磁阀线圈坏
4液位器中是否有异物
1确认供水并打开水阀,并确保有0.3kg/c㎡-0.7kg/c㎡水压
2更换F2保险(1A)
3更换电磁阀
4清除异物,保持液位器活动灵活

专业人员维修

机器内部水盒不停溢水
1水盒未安装平稳
2自动检测水位信号失控、进水电磁阀堵塞或电磁阀故障
3液位器故障
1水盒是否安装平稳
2检查自动检测水位信号电路或进水电磁阀是否堵塞或已坏
水位阀是否卡滞或与水盒相碰
电磁阀线圈坏
3液位器开关坏
1安装平稳,螺丝紧固到位
2拆开水位信号开关或电磁阀去除堵塞物,更换电磁阀;
3更换液位器

专业人员维修

机器运转,但不制雪

1蒸发器电机故障
2蒸发器积尘
3制冷剂泄漏

1检查电机及线路
2出雪量少或不制雪
3系统管有无堵、漏

1检修电机及线路如已坏则更换
2清除灰尘,确保散热
3查漏补焊,加制冷剂

专业人员维修

制雪滚筒不转

传动电机过载工作引起的过流保护或损坏
1检查电路板F2保险是否烧断(L13灯亮表示F2已断)
2检查电机碳刷是否磨损不能导电
3检查电机通电情况及绕组电阻
1更换1A保险
2更换碳刷
3更换电机

专业人员维修

压缩机不转
压缩机过载工作引起的热保护或损坏检查压缩机通电情况及绕组电阻;
停机30分钟后试开机
停机30分钟后试开机;
更换压缩机

专业人员维修

有异常噪音,声音过大

箱体没放置平稳
压缩机,风机等未固定牢固或管路有相碰
1四只脚轮是否着地
2螺钉是否紧固
3管路是否相碰
1及时垫实
2紧固螺钉
3调整管路间距,不使其相碰或刮擦

一般电工修理

出雪异常或下冰片
刨雪刀具钝刨雪时噪音大更换制雪刀具
一般电工修理



金东山飘雪机适用范围

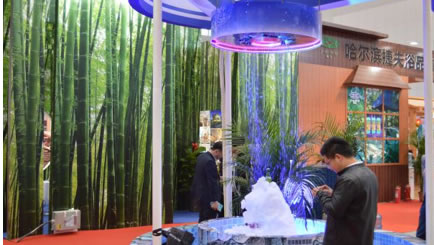

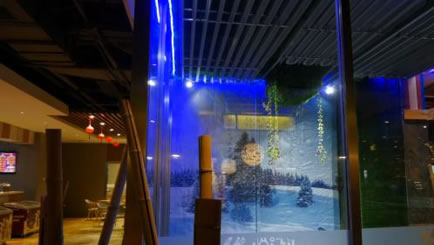

金东山飘雪机适用于冰雪艺术馆、冰雕馆、飘雪屋、极地动物园、飘雪儿童乐园、飘雪温泉及洗浴桑拿、实验室、室内滑雪场、美食广场、电影拍摄、户外艺术区、奥运场馆等

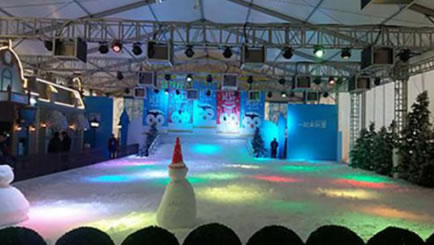

冰雪艺术馆飘雪机

气象局

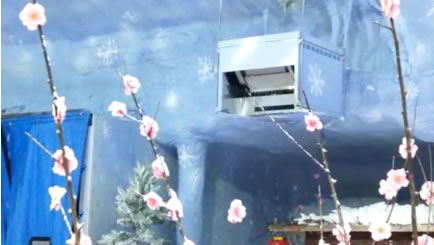

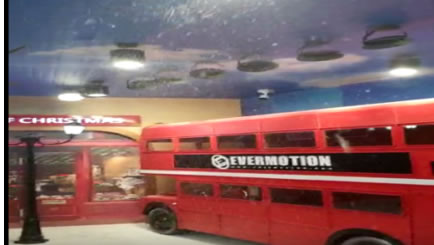

商场迎宾飘雪机

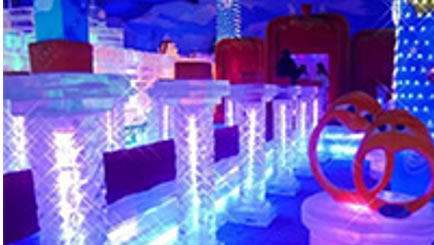

冰雕馆飘雪机

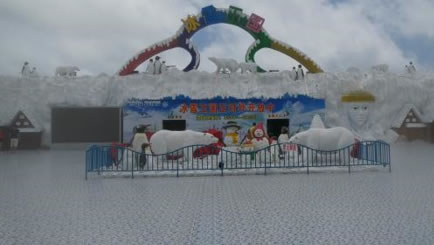

冰雪节飘雪机

儿童乐园飘雪机

温泉飘雪机

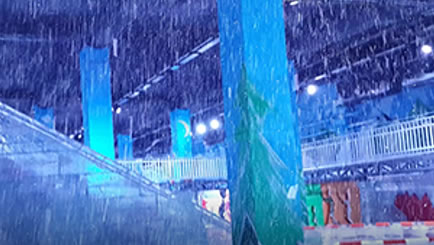

室内滑雪场飘雪机

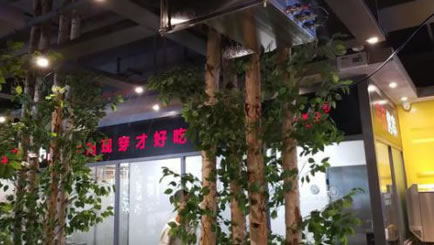

烧烤店飘雪机

桑拿冰雪房飘雪机




《金东山飘雪机售后保修卡》

* 非常感谢您购买金东山飘雪机
* 客户需要售后服务时请出示购货凭证和本保修卡
* 本产品通过严格的质量管理及检验、试验后出厂
* 本产品购买后一年内所发生的故障无偿维修


产品名称

金东山飘雪机



型    号



购买日期

    年   月   日

客户名称



电话



地    址



传真



售后服务电话:010-64718232

*本产品下列情况下不属于免费维修范围*

1.此机器由厂家负责安装,客户自行安装的,请在专业人员指导下安装,且接错线,电压不符,机器进水以及低温冻坏都不在保修范围内;
2.因使用不当引起的故障或损坏;
3.非专业人员自行拆装本产品内部发生的故障;
4.购买后撞击、摔打等外力因素导致破损的;
5.违反正常使用方法或与本产品电源不符发生的故障;
6.水压不够所引起的设备故障;
7.因火灾、地震、水灾、台风、战争等不可抗力的自然灾害所发生的故障。
