1、缺水指示灯（缺水停机时亮，开机缺水时亮）
2、运行指示灯（闪烁为延时3分钟）
3、低温保护灯（当水盒内水温低于+5℃时飘雪机保护性停机）
4、电源指示灯兼电源开关
5、压缩机运行灯
6、进水指示灯
7、内机运行灯
8、加热指示灯
9、飘雪面积调节钮
10、雪花大小调节
11、低温保护
12、水盒温度
13、进水温度

金东山飘雪机技术参数

型号	DS-200N	DS-500N	DS-1000N
飘雪量	9kg/小时	20kg/小时	40kg/小时
环境温度	-15℃ ~ 20℃	-15℃ ~ 20℃	-15℃ ~ 20℃
压缩机	2p	3.5p	6p
设备功率	2KW	3.8KW	6KW
电源	220V 50Hz	380V 50Hz	380V 50Hz
飘雪面积	0.5m² ~ 8m²	0.5m² ~ 15m²	0.5m² ~ 25m²
安装高度	3~6m	3~6m	3~6m
出风方式	侧吹直风向前飘雪	侧吹摆风向前左右摆动飘雪	侧吹摆风向前左右摆动飘雪

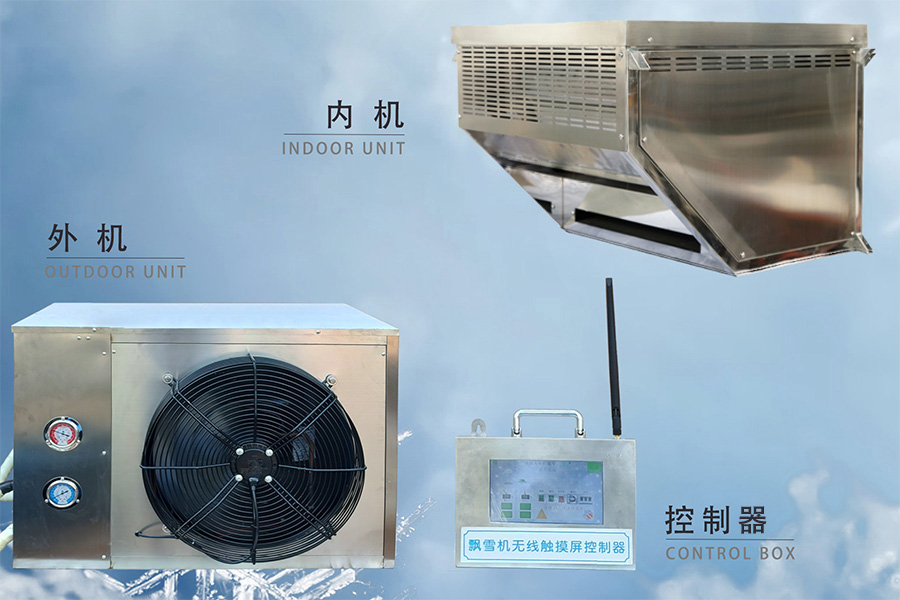

外形尺寸	内机：长600宽550高345 外机：长886宽604高610 控制箱：长400宽200高500	内机：长660宽630高480 外机：长886宽604高610 控制箱：长400宽200高500	内机：长910宽750高510 外机：长1160宽425高1260 控制箱：长400宽200高500
重量	内机：42kg   外机：72kg 控制箱：15kg	内机：64kg 外机：78kg 控制箱：15kg	内机：80kg 外机：121kg 控制箱：15kg
工作条件	具备水、电供应
水的纯度	纯净水无杂质
水压	水压是进水口引出压力，根据挂机器的高度来的大概0.3MPa
控制方式	控制箱按键
管路长度	长度为15米，主电源线长度为5米，内外机高度差不超过5米
安装孔	565（出雪口）  510	640（出雪口）  605	890（出雪口）  604

参考事项

1．清洁设备时，请不要使用化学溶液，请使用中性清洁剂。
2．需要维修时，请接受本公司指定的专业人员的维修，而不要私自让他人维修或更换零件。不然可能会造成设备功能不能正常发挥外，还可能造成触电或火灾等危险。
3．用户必须每半年自行清洗冷凝器散热翅片表面的灰尘。

注意事项

1.飘雪机外机“工作温度”为-15℃-+40℃。
2.飘雪机水路工作压力约为3kg/cm²。
3.飘雪机应在专业人员指导下安装。
4.内外机高度差大于5米时提前和我公司联系。
5.内外机连接管长度在15米以内，加长管路影响制冷效果。
6.内机向外连接处请设置U型回油弯，每隔5米设置一个U型回油弯，以助回油。
7.DS-500N型飘雪机电源单相三线380V。
8.DS-500N型飘雪机制冷剂为R22或氟利昂R404a（具体是哪种氟利昂先看压缩机型号是哪种氟利昂再加），低压压力为1kg/cm²，请勿与其他型号制冷剂混合使用。
9.飘雪机在运行前请检查，水，电和压缩机油量，确认正常，再开机运行。
10.飘雪机运行20个小时后，要关机休息2-4小时。

常见故障及处理方法

现象	发生故障的可能原因	检查内容	处理方法	备注
指示灯不亮，机器不运转	1输入无电压 2保险丝烧断 3插头与插座接触不良 4开关未接通	1测电压，是否有电 2保险丝是否烧断 3插座是否插牢 4开关是否已拨至接通位置	1正常供电 2更换保险丝 3插牢插头 4将开关拨至接通位置，并按下电源开关	一般电工修理
水不满显示红灯亮	1机器缺水 2电路板F2保险丝烧断 3电磁阀故障 4液位器故障	1分段检查水路 2检查电路板F2保险是否烧断（L13灯亮表示F2已断） 3电磁阀线圈坏 4液位器中是否有异物	1确认供水并打开水阀，并确保有0.3kg/c㎡-0.7kg/c㎡水压 2更换F2保险(1A) 3更换电磁阀 4清除异物，保持液位器活动灵活	专业人员维修
机器内部水盒不停溢水	1水盒未安装平稳 2自动检测水位信号失控、进水电磁阀堵塞或电磁阀故障 3液位器故障	1水盒是否安装平稳 2检查自动检测水位信号电路或进水电磁阀是否堵塞或已坏 水位阀是否卡滞或与水盒相碰 电磁阀线圈坏 3液位器开关坏	1安装平稳，螺丝紧固到位 2拆开水位信号开关或电磁阀去除堵塞物，更换电磁阀； 3更换液位器	专业人员维修
机器运转，但不制雪	1蒸发器电机故障 2蒸发器积尘 3制冷剂泄漏	1检查电机及线路 2出雪量少或不制雪 3系统管有无堵、漏	1检修电机及线路如已坏则更换 2清除灰尘，确保散热 3查漏补焊，加制冷剂	专业人员维修
制雪滚筒不转	传动电机过载工作引起的过流保护或损坏	1检查电路板F2保险是否烧断（L13灯亮表示F2已断） 2检查电机碳刷是否磨损不能导电 3检查电机通电情况及绕组电阻	1更换1A保险 2更换碳刷 3更换电机	专业人员维修
压缩机不转	压缩机过载工作引起的热保护或损坏	检查压缩机通电情况及绕组电阻； 停机30分钟后试开机	停机30分钟后试开机； 更换压缩机	专业人员维修
有异常噪音，声音过大	箱体没放置平稳 压缩机，风机等未固定牢固或管路有相碰	1四只脚轮是否着地 2螺钉是否紧固 3管路是否相碰	1及时垫实 2紧固螺钉 3调整管路间距，不使其相碰或刮擦	一般电工修理
出雪异常或下冰片	刨雪刀具钝	刨雪时噪音大	更换制雪刀具	一般电工修理
